真正的数字化制作！基于BIM的杭州西站钢结构制作全历程数字化扫描手艺应用大揭秘！

宣布时间：2021-09-08

阅读：12348

9月7日，，，，918博天堂钢构研发中心数字化手艺攻关团队顺遂完成杭州西站站衡宇盖钢结构最后成形态的整体三维扫描作业。。。至此，，，，“基于BIM的杭州西站钢结构制作全历程数字化扫描手艺研究与应用”课题圆满完成。。�？？？？？？？翁獾难芯啃Ч涣鹗粑菝妗⒛磺较低臣熬靶薰こ痰氖┕�，，，，为杭州西站的绿色、智慧制作保驾护航！

杭州西站数字化手艺攻关小组

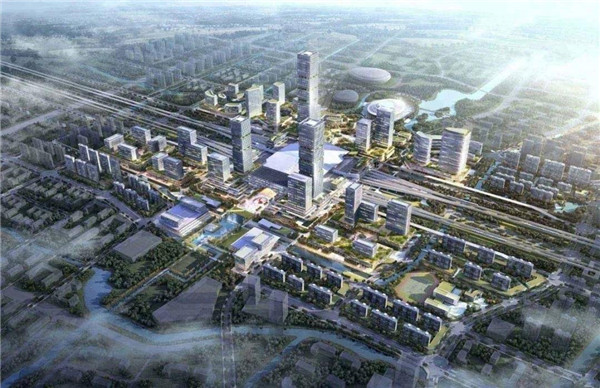

杭州西站修建群整体效果图

杭州西站是效劳包管2022年杭州亚运会的主要交通配套枢纽工程，，，，站房总修建面积超10万㎡。。。由于项目体量大、施工工艺重大，，，，对结构加工、拼装和现场装置精度提出了极高的要求。。。作为结构主体工程的站衡宇盖钢结构接纳了“分区旋转+整体提升”的前沿施工手艺。。。钢结构网架部分在空中旋转4°，，，，最高点运动8m，，，，旋转提升至设计姿态与中央采光顶桁架完成对接后，，，，累计整体提升至设计位形。。。

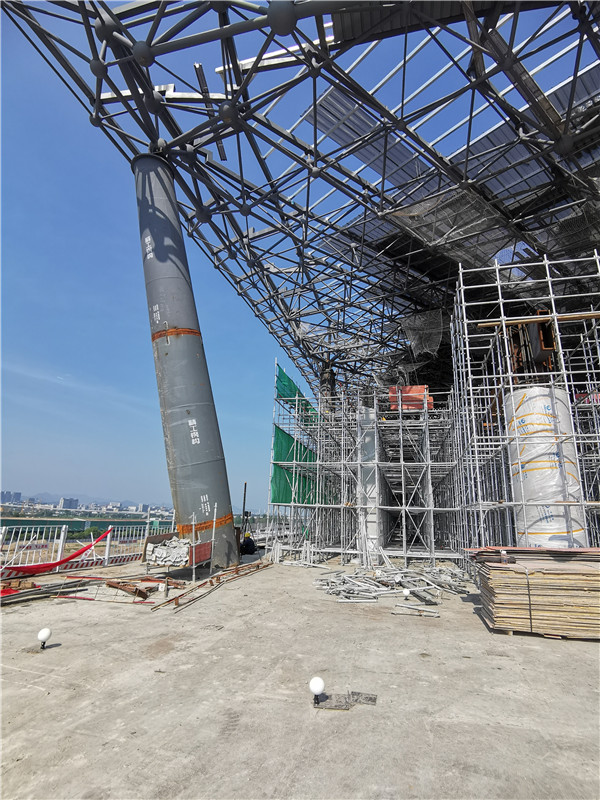

屋盖钢结构整体提升施工成形

为知足项目高质量、高手艺水准的建设要求，，，，自公司承接营业起源起，，，，918博天堂钢构研发中心即特殊建设了项目数字化手艺课题攻关团队，，，，开展了“基于BIM的杭州西站钢结构制作全历程数字化扫描手艺研究与应用”课题研究。。。

通过恒久的信息化手艺积累与项目实验目的妄想安排，，，，应用工业级三维激光扫描装备对工厂制造阶段的构件、节点和现场装置阶段的拼装、吊装单位和提升分区，，，，以及合拢前和成形后的整体结构举行各阶段、多场景、全方位的实体扫描，，，，构建起站房钢结构制作全历程的数字化实验模子。。。通过Rhino、Navisworks、Revit和Geomagic等软件举行模子数据剖析，，，，实现构件尺寸检测、结构拼装与装置精度控制以及系统整体成形态的尺寸误差剖析，，，，周全监控项目钢结构整体的施工成形质量，，，，以有用指导后续金属屋面的深化设计与施工。。。

工厂加工阶段三维数字化扫描

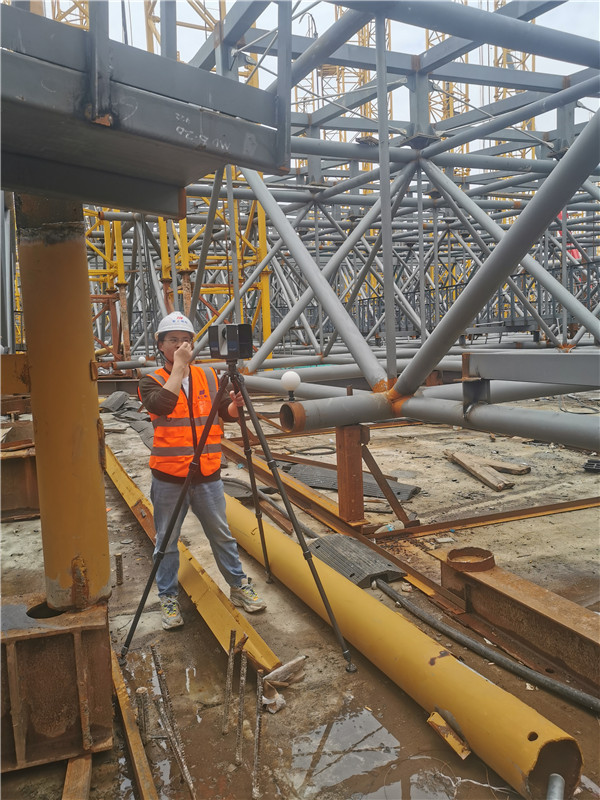

现场拼装阶段三维数字化扫描

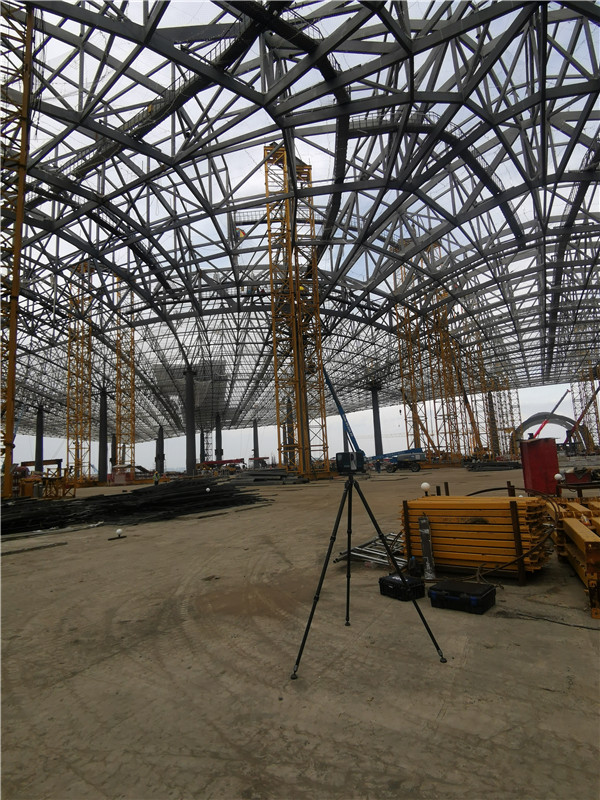

现场提升、卸载阶段三维数字化扫描

点云模子误差剖析

杭州西站项目的三维激光扫描数字化成像历程，，，，涉及从构件加工、现场拼装、施工装置到整体成形的制作实验全历程。。。项目团队历时十个多月，，，，依托918博天堂钢构自身自力知识产权的BIM协同手艺平台，，，，实现了超大屋盖钢结构制作全历程数字化手艺的工程应用，，，，在海内大型公建项目领域为首创。。。项目课题的顺遂实验确保了杭州西站站房项目高票鹄肫作要求，，，，打造高水准、高品质和更富情绪的修建精品，，，，为助力推进“中国智造”孝顺918博天堂特别的实力！

雄关漫道真如铁，，，，现在迈步重新越。。。918博天堂钢构传承百年建党精神，，，，起劲响应国家建设领域智能制作的相关要求，，，，敢为人先，，，，争创一流，，，，倾心打造系列“绿色、智慧”的大型公建项目国家级精品工程。。。陪同着多项国家与地方重点建设项目的高质量要求、高手艺水准实验，，，，公司“精于手艺，，，，工于品质”的质量理念必将获得进一步的提升与发挥。。。
